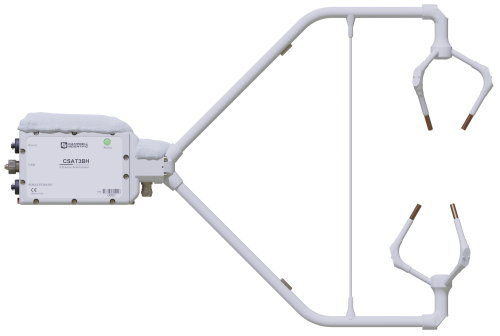

CSAT3BH 带集成电子元件的加热式 3-D 声波风速计概述
CSAT3BH 非常适合部署在寒冷气候中的电台。易于使用的 CSAT3BH 声波风速计具有智能加热功能,可提供恰到好处的热量,使仪器不受冰雪影响,从而在寒冷环境中实现连续可靠的测量。CSAT3BH 旨在防止传感器上积冰,避免长时间丢失数据。
CSAT3BH 具有可变功率,仅在需要时才提供功率,这与提供双向加热(开/关)的常用方法相反。此外,当加热器打开时会有实时数据标记,这对于数据文件的后处理至关重要。
优点和特点
新型保形涂层有助于在腐蚀性环境中保护声波换能器
两区加热,以保持声波风速计的传感器和主体没有冰雪
加热控制器使用环境反馈来确保功率预算
流线型加热器集成以确保维持声波空气动力学
集成数据标记,在加热器运行时提供关键信息
详细说明
CSAT3BH 提供集成的两区智能加热:
区域 1 由手臂和支柱组成。
2 区为所有传感器提供加热。
智能加热使用环境条件和控制器对声波风速计施加可变加热,以保持身体和传感器不受冰雪的影响。CSAT3BH 旨在防止在系统的手臂和手指上结冰。该块没有加热。CSAT3BH 有一个单独的控制器,用于控制传感器的加热算法。控制器需要温度/相对湿度输入。有一个标准的环境温度和相对湿度传感器与控制器一起使用,或者可以通过用户提供的温度/相对湿度传感器提供数据。
规格
传感器 | 3 维声波风速计 |
测量说明 | 质量的风速和风向 |
工作温度范围 | -40 至 +50°C(相当于 305 至 368 ms -1声速) |
输出 | u x , u y , u z , T s(u x , u y , u z是参考风速计轴的风分量;T s是以摄氏度为单位的声波温度。) |
声音的速度 | 由三个声学路径确定。(针对侧风效应进行了修正。) |
风向范围 | CSAT3B坐标系中2.5到357.5°(0到360°定制) |
过滤器带宽 | 5、10、20 或 25 赫兹 |
测量路径长度 | 10.0 厘米(3.9 英寸)垂直;5.8 厘米(2.3 英寸)水平 |
传感器水平角度 | 60度 |
传感器直径 | 0.64 厘米(0.25 英寸) |
传感器安装臂直径 | 0.84 厘米(0.33 英寸) |
支撑臂直径 | 1.59 厘米(0.63 英寸) |
风速计头重 | 1.9 公斤(4.2 磅) |
风速计尺寸 | 63.1 x 12.3 x 43.3 厘米(24.8 x 4.9 x 17.0 英寸) |
