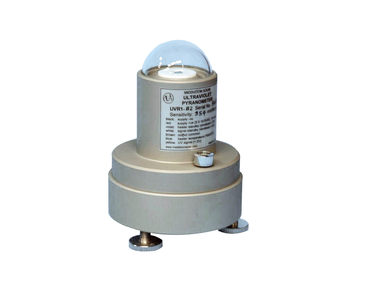

UVR1(UVR1-T2/A2/B2)系列紫外辐射表

2023-07-27 16:34:15

  UVR1-T2,UVR1-A2和UVR1-B2是用于测量太阳总紫外线辐照度的&密仪器。UVR1系列是用于测量太阳总紫外线辐照度的&密过滤辐射仪。 UVR1-T2和UVR1-A2适用于空气污染监测。 UVR1-B2适用于生物和人类红斑(晒伤)监测。

  UVR1-T2:宽带紫外线总光谱辐射计

  UVR1-A2:宽带UV-A全球光谱辐射仪

  UVR1-B2:窄带UV-B全球光谱辐射仪

  详细说明

  检测器是一个大面积硅光电二极管,带有一个片上低噪声放大器。光线穿过可滤除大部分可见光谱的预滤光器后到达检测器主滤光器。主滤波器设置 UVT,UVA 或UVB 带通。这种双滤光片配置可抑制所有非紫外线光谱。大直径滤光片用于获得长寿命的稳定性能,并且将穿过滤光片的光限制在窄角度,以避免干涉滤光片带通失真。主过滤器与检测器一起容纳在温度受控的加热器组件中,该组件与仪器主体热隔离。加热器将检测器和过滤器保持在&准的温度下,以更大程度地减少热误差。

  加热器电子设备与检测器电子设备&分开,以避免加热器在 UV 信号上引起噪声。调节加热器电源电流,以使加热器性能不受电源电压变化的影响。

  UVR1 具有用于检测器温度的附加输出。提供了两个停机输入(一个用于加热器,一个用于检测器),用于低功耗待机操作。

  每个 UVR1 日射强度计在制造过程中均经过单独校准,并且灵敏度(以 mV / Wm-2 为单位)标在仪器标签上。该校准对 40ºC 加热器设置 3 有效。对于连续使用的仪器, 建议每年检查一次校准。

  UVR1-T2 中心波长和带通,以便信号代表 280nm 至 400nm 的 UV 总辐射的积分。夏季满量程的 UVT 通常小于 73 Wm-2。

  UVR1-A2 中心波长和带通,以便信号代表 315nm 至 400nm 的 UVA 辐射的积分。夏季满刻度紫外线通常小于 70 Wm-2。

  UVR1-B2 的中心波长和带通,以便信号代表 280nm 至 315nm 的 UVB 辐射的积分,因此可以转换校准以代表人体红斑作用谱或其他生物作用谱(见附录 G)。夏季满量程 UVB 通常小于 3 Wm-2。

  产品特点

  l 带前置放大器的大面积紫外硅光电二极管探测器.

  l 带余弦校正扩散器。

  l 独立关闭加热器供应和探测器供应。

  l 脱水和密封。

  l 传感器温度输出信号。

  l 提供简单的安装套件。

  l 包括用户指南和校准证书。

  技术参数

技术参数


光谱范围

UVR1-T2:280-400nm(总紫外线)

UVR1-A2:315-400nm(UV-A)

UVR1-B2:280-315nm(UV-B)

过滤器尺寸倾斜角

Ø25 毫米*多 8°

探测器类型;活动区域

紫外 si 光电二极管+放大器;25 毫米

辐照度:UVR1-T2

UVR1-A2

UVR1-B2

0-95 W.m-2

0-90 W.m-2

0-6 Wm-2, 0-10 MED/hr

灵敏度:UVR1-T2 和 UVR1-A2

UVR1-B2

20-40 mV / Wm-2(典型值)

400-900 mV / Wm-2(典型值)

输出(典型的满量程范围)

0-3V DC(0-1V DC 选项)

解析度

<满量程的 0.1%

线性度

< 1%

响应时间(95%)

< 0.5s

长期稳定性

< 3%(每年)

方向误差(余弦+方位角)

<3%(0°-85°顶角)

边带错误:UVR1-T2 和 UVR1-A2(%信号,典型值)

UVR1-B2

微不足道的

<3.5%(夏季),<9%(冬季)

暗偏移(用于 50°C 环境变化)

±1.5mV(30C 和 40C 加热器)

±2.5mV(50C 加热器)

温度误差

可以忽略不计(当打开加热器时)

工作环境温度:加热器打开

-30°C 至+ 45°C

加热器关闭

-20°C 至+ 60°C

热控制:加热器设定点选择

(默认设置为 40°C)

30°C ( 用于-30°C 至+ 25°C 的环境)

40°C(用于-15°C 至+ 35°C 的环境)

50°C(用于-5°C 至+ 45°C 的

设定点稳定性

<2.5°C(用于 50°C 环境变化)

占空比(%on);频率预热率

10%至 60%;0.02Hz 至 0.1Hz

冷却时间常数

5°C /分钟

15 分钟(63%)

电源要求(加热器已打开)

5.5 至 14.5VDC,

单电源*大12W,典型 2W

待机电流消耗

仅加热器关闭:<30mA

加热器+检测器关闭:<1mA

温度信号(检测器/过滤器);准确性

10mV /°C(例如:0.4V = 40°C);

测量仪器要求

-0.05 至+ 2.0VDC,>1M

输出源阻抗:紫外线信号

温    度

220W

1KW

圆顶

玻璃或熔融石英

气泡水平分辨率

0.2°

干燥剂

无毒硅胶
