PWS100当前天气现象仪基于激光多普勒测量原理,能够自动对降水量和可见气象因素进行测量,可广泛服务于道路、海港和机场等场所。利用先进的探测技术和模糊运算法则,PWS100能够准确测量雨滴的尺寸和降水速度。接驳CS215-PWS温度和相对湿度传感器后,该系统还可对气温及相对湿度进行测量,使测量更加&确。它还提供了标准的粒子类型分类级别,比如雨,小雨和雪等。

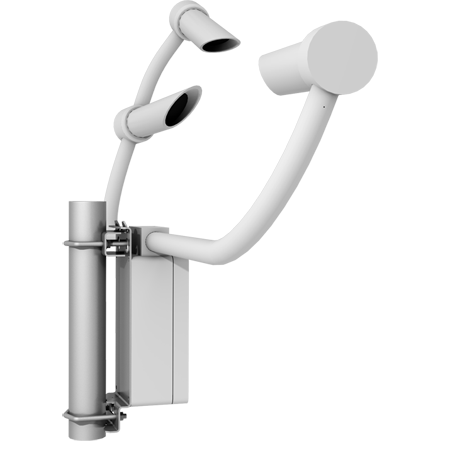

PWS100的核心由一个数据信号处理单元(DSP)、一个激光发射端和两个接收端构成。一个接收端在水平面与发射端成20o夹角,而另一个接收端在垂直面与发射段成20o。系统自带安装支架,能够使用户方便地进行设备安装。其校准也十分方便,使用22249校准其,即可在现场为系统进行标定校准。
PWS100能够以符合世界气象组织(WMO)气象代码标准的格式输出能见度和降雨量数据,方便用户进行数据后期处理与进一步利用。
该产品还拥有能够适应低温严寒环境的PWS100-XT型号。
主要技术参数
测量面积:40cm2
环境温度:-25℃~50℃(PWS100),-40℃~70℃(PWS100-XT)
环境湿度:0~RH
电气性能
DSP供电:9~24VDC,或9~16VDC(配合CS215-PWS温湿度传感器使用时)
电流:200mA~1A
加热器:24VAC或DC,7A
接口:RS-232,RS-422,RS-485
波特率:300bps~115.2Kbps
控制单元:定制DSP板
EMC标准:BS EN61326:1998 Class A
光学性能
激光源:近红外二极管
峰值波长:830nm
调制频率:96kHz
接收器:带滤波器的光电二极管
光谱响应:光谱灵敏度850nm,0.62A/W
镜头检查光源:近红外发光二极管
降水
粒径:0.1~30mm
粒径&度:±5%(粒径>0.3mm时)
粒子速度:0.16~30m/s
速度&度:±5%(粒径>0.3mm时)
可测降水类型:毛毛雨、小雨到大雨、雨、雪粒,雪片,冰雹,冰粒,米雪,雨夹雪等
数据输出:原始参数输出,WMO代码输出(降水类型),滴落物尺寸分级(DSD)统计,降水速率强度和能见度范围
降雨强度范围:0~400mm/h
降雨分辨率:0.0001mm
降雨&度:±10%
能见度
能见度量程:0~20000m
能见度&度:±10%(0~10000m)
能见度测量时间间隔:10s~2hr,用户可自行设定
传感器扩展支持:可支持SDI-12接口的传感器
