CS650 30 cm 土壤湿度和温度传感器

2023-07-26 16:46:26

CS650土壤湿度和温度传感器概述

  CS650 是一款多参数智能传感器,监测土壤体积含水量、体积电导率和温度。它输出我们的许多数据记录器都可以测量的 SDI-12 信 号。

  CS650土壤湿度和温度传感器优点和特点

  • 在不进行特定土壤校准的情况下,在体积 EC 高达 3 dS m -1的土壤中进行更准确的含水量测量

  • 更大的样本量减少错误

  • 测量校正土壤质地和电导率的影响

  • 估算各种矿质土壤的土壤水分含量

  • 多功能传感器——测量介电常数、体电导率 (EC) 和土壤温度

  CS650土壤湿度和温度传感器详细说明

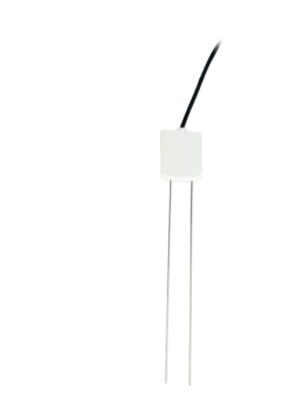

  CS650 由两个连接到印刷电路板的 30 厘米长的不锈钢棒组成。电路板封装在环氧树脂中,屏蔽电缆连接到电路板上,用于连接数据记录器。

  CS650 测量传播时间、信号衰减和温度。然后从这些原始值导出介电常数、体积含水量和体积电导率。

  测量的信号衰减用于校正对反射检测的损耗影响,从而对传播时间测量进行校正。这种损耗效应校正允许在体积 EC ≤3 dS m -1的土壤中进行准确的含水量测量,而无需执行土壤特定校准。

  土壤体积电导率也从衰减测量中计算出来。与靠近环氧树脂表面的探针棒热接触的热敏电阻测量温度。传感器的水平安装可在与含水量相同的深度提供准确的土壤温度测量。其他方向的温度测量将是靠近棒进入环氧树脂主体的区域的温度测量。

  CS650土壤湿度和温度传感器规格

进行的测量土壤电导率 (EC)、相对介电常数、体积含水量 (VWC)、土壤温度
所需设备测量系统
土壤适宜性感应体积大 (> 6 L) 的长杆适用于低至中等电导率的土壤。
不可更换
传感器不可互换
感应体积7800 cm 3(每个探针杆周围的半径约为 7.5 cm,超出探针杆末端 4.5 cm)
电磁符合 CE 标准

符合 EN61326 对静电放电和浪涌保护的要求。

工作温度范围-50° 至 +70°C
传感器输出SDI-12;串行 RS-232
热身时间3 秒
测量时间3 毫秒测量;600 ms 完成 SDI-12 命令
电源要求6 至 18 Vdc(必须能够提供 45 mA @ 12 Vdc。)
杆间距32 毫米(1.3 英寸)
防护等级IP68
杆直径3.2 毫米(0.13 英寸)
杆长300 毫米(11.8 英寸)
探头尺寸85 x 63 x 18 毫米(3.3 x 2.5 x 0.7 英寸)
电缆重量35 g/m(0.38 oz/ft)
探头重量280 克(9.9 盎司),不含电缆

电流消耗

活动(3 毫秒)
  • 45 mA 典型值 (@ 12 Vdc)

  • 80 毫安(@ 6 伏直流电)

  • 35 毫安(@ 18 伏直流电)

静止的135 µA 典型值 (@ 12 Vdc)

电导率

解决方案 EC 范围0 至 3 dS/m
散装 EC 的范围0 至 3 dS/m
准确性±(读数的 5% + 0.05 dS/m)
*确BEC 的 0.5%

相对介电常数

范围1 至 81
准确性
  • ±(2% of reading + 0.6) from 1 to 40 for solution EC ≤ 3 dS/m

  • ±1.4(对于溶液 EC ≤1 dS/m,从 40 到 81)

*确< 0.02

体积含水量

含水量*度
  • ±1%(土壤特定校准)

  • ±3%(工厂 VWC 型号的典型值),其中溶液 EC < 3 dS/m

*确< 0.05%

土壤温度

范围-50° 至 +70°C
解决0.001°C
准确性
  • ±0.1°C(对于典型的土壤温度 [0 到 40°C],当探头主体埋在土壤中时)

  • ±0.5°C(全温度范围)

*确±0.02°C
