LM系列微脉冲雷达

2023-07-21 10:03:00admin


 Raymetrics微脉冲激光雷达是一种通过遥感测量大气气溶胶和微小颗粒物的激光雷达设备。高空间和时间分辨率使得激光雷达成为测量气象和大气参数的理想设备。纵向采用低能量高脉冲重复率的激光源的方法,可降低脉冲能量,对人眼安全。同时采用高重复率,弥补能量降低对检测范围的影响。微脉冲激光雷达是后向散射激光雷达的一种。

  根据用户的需求,可提供野外长期监测IP56防护等级,用于野外长期监测。也可提供扫描型的激光雷达,用户可对监测区域进行二维、三维的自动扫描,测定整个天空半球的剖面曲线。

  LM系列微脉冲雷达 特点

  1、先进的硬件和软件配置,可做3D扫描

  2、专为LIDAR应用而设计的接收用光学望远镜

  3、精密的电脑辅助光学和机械设计实现了更小的尺寸和重量,结构紧凑、性能可靠

  4、采用专用于光学信号检测的数据采集系统,接收效果更好

  5、同步的光学倍增电流和单光子计数测量的模拟信号收集到同一个数据采集系统,实现同步测量,大大增加了信号的动态范围

  6、配有精密小型光学倍增管的独立检测通道,用于选定的波长,设置的反应时间和光谱

  7、完整的LIDAR解决方案,无需再配任何其他软硬件

  LM系列微脉冲雷达 测量参数

  粒子球面度

  云的测量(包括冰相/非冰相)

  大气中的颗粒物

  气溶胶层的厚度

  地球边界层高度

  云高度

  消光系数

  其他可测量参数可咨询工厂

  LM系列微脉冲雷达 应用

  垂直或空间气溶胶廓线

  大气搬运过程研究

  水汽/冰晶识别(+偏振通道)

  云高测量

  对流层结构

  检测气溶胶排放源

  对流层气溶胶层

  边界层的混合层高度

  火山灰检测(+偏振通道)

  云的动态演化

  云的厚度

  LM系列微脉冲雷达 系统构成

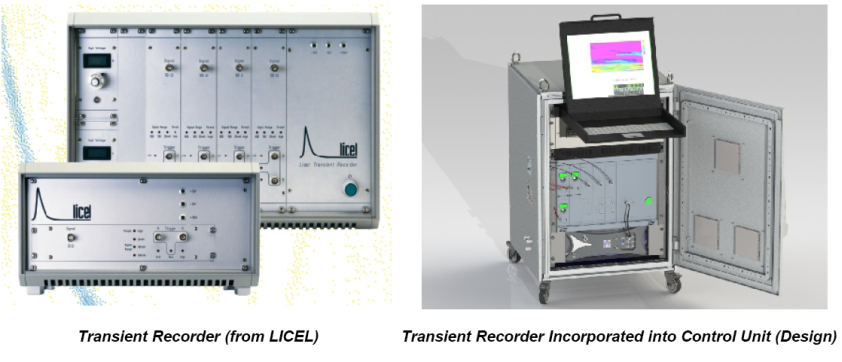

  系统包括发射器和接收控制单元。发射装置可以放于密封机械内(垂直扫描)或放于跟踪器(2AP)上做3D扫描。接收单元放于控制机柜内,包括接收器、控制柜、数据采集接收器、电源和工业PC机。

  软件

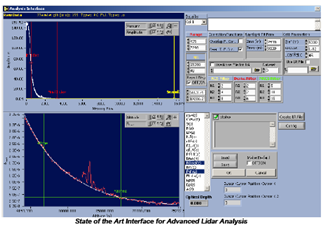

  Raymetrics的微脉冲激光雷达系统到货即可使用。系统包括一台内置的PC,所需的专用软件已预装好,有无限制许可的开放源。雷达软件包括设置、操作和数据采集模块,并有先进的雷达数据分析和图形输出功能。

  原始数据存储于带数据开发功能的数据库软件中。对于更高级的处理要求,软件采用二进制格式。无需外部软件辅助雷达数据分片。用户可选择将二进制转换为ACSII格式,以更多兼容其他软件。图象可以JPEG或Bitmap格式导出。

  LM系列微脉冲雷达 主要性能参数

激光源

Nd:YVO4

波长选择

355nm,532nm,1064nm, 可选偏振通道

单个脉冲能量

200~600μj

脉冲持续时间

5~9ns

重复速度

2kHz

光束直径

1mm(额定)

测量范围

原始信号可达120km

探测信号修正后可到15km

时间分辨率

多通道模式下:可到10秒

单通道测量下:可到1秒

空间分辨率

小7.5米(原始信号)

接收装置

望远镜直径

200、250、300和400mm可选

观测范围

0.25~3mrad*

探测装置

探测器类型

配有同步模拟量光子计数和光电倍增器APD探测波长1064nm

瞬时记录

40Mhz时,12位A/D转换250Mhz快速光子计数探测

探测通道

355nm,532nm,1064nm, 偏振


气溶胶廓线:修正后信号范围从地面上150m~20km(小时间精度可到10min)

运行环境

设备运行

通过PC或远程以太网控制

数据存储

具有多种输出功能的内置数据库

软件

包括全部的运行和雷达分析软件

运行温度

10~40℃(可扩展,需定制)

供电

110/220V,50/60Hz,或12V(定制)

耗电

约1.5kW

入口保护

可用于连续室外安装,优于IP56

可选扫描设备

扫描设备

3D半球扫描系统,全自动 (2AP)

点精度

>0.1o

角速度

高达1.8o/s

IP保护

IP65
