基本数据采集系统由传感器、测量硬件和计算机组成，该计算机具有可编程软件。数据采集系统的目标应该是高精度和分辨率尽可能高，适合特定的应用。

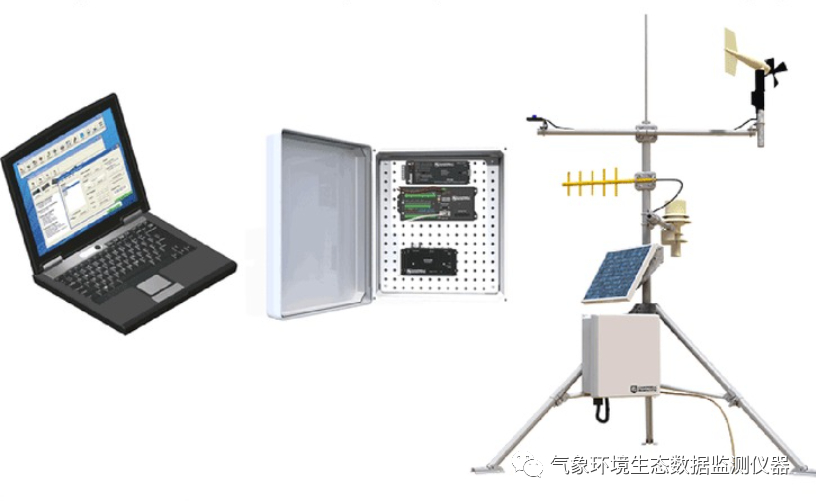

数据采集系统的概念如下图所示。

编辑搜图

以下是典型的数据采集系统组件列表：

•传感器-传感器将现象的状态转换为电信号。

•数据记录器-数据记录器测量电信号或读取串行字符。它将测量或读取工程单位，执行计算，并将数据统计。数据存储在内存中，等待通过外部传输到计算机存储设备或通信链路。

•数据检索和通信-数据通常从数据记录器复制（不移动）到计算机，通过使用一种或多种方法使用数据记录器支持软件。大多数沟通选项是双向的，允许将程序和设置发送到数据记录器。

•数据记录器支持软件-软件检索数据、发送程序和设置。软件管理通信链路，并具有数据显示选项。

•可编程逻辑控制-一些数据采集系统需要外部控制用于便于测量或基于测量值控制设备的设备。这数据记录器擅长可编程逻辑控制（例:CampbellCR系列数据采集器）。

•测量和控制外设-有时，系统要求超出了数据记录器。多余的部分通常可以通过增加输入和输出扩展来处理模块。

传感器

传感器通过调制电压、电流、电阻、状态或脉冲输出信号。合适的传感器可以准确无误地做到这一点。传感器具有内部测量和处理组件，只需输出一个数字值二进制、十六进制或ASCII字符形式。大多数电子传感器，无论制造商如何，都会与数据记录器连接。一些传感器需要外部信号调理。一些传感器的性能通过专门的输入模块。数据记录器，有时在各种外围设备的协助下，可以测量或读取几乎所有的电子传感器输出类型。

CR1000X测量控制数据采集器
