PlantSensors PS-TDP8 树干液流系统是基于经典的 Granier 热扩散法（TDP, Thermal Dissipation Probe） 设计的树木蒸腾测量系统。目前应用&广泛的整树液流测量方法之一，尤其适用于林业、生@态和植物生理领域的科研与监测。

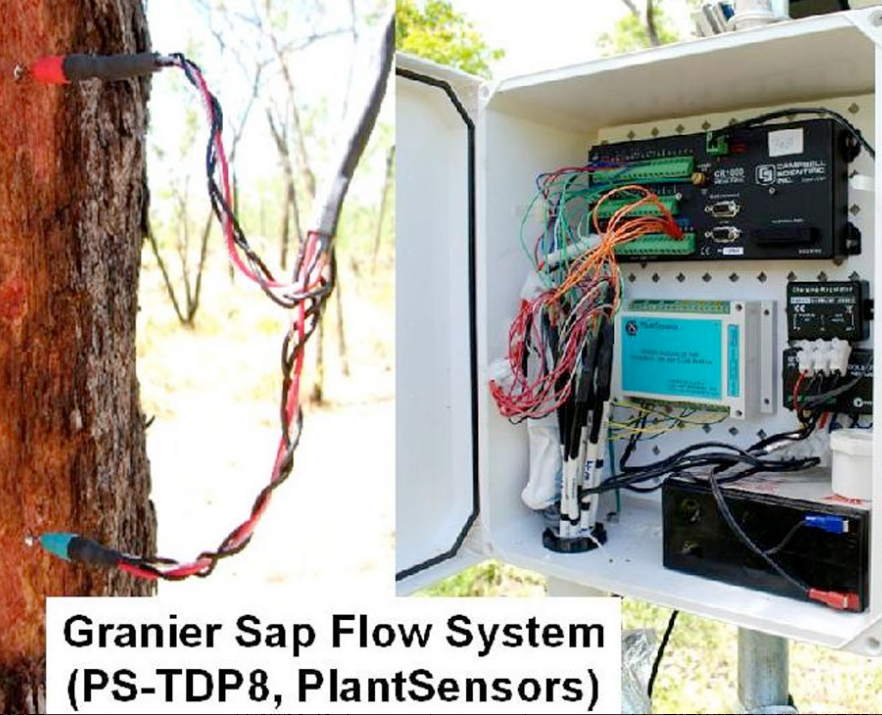

一、系统组成与配置

PS-TDP8系统主要由以下部分构成：

Granier 双针型液流传感器（PS-GP3.5×2）

高精度恒流供电模块（PS-PS12）

Campbell Scientific CR1000X 数据采集器

金属屏蔽四芯信号电缆

外接电源：大型蓄电池或太阳能板

整套系统可以测量8个液流传感器，亦可通过多路复用器拓展至36个或更多传感器通道。

二、工作原理

Granier TDP 传感器由两个完全相同的针状探头构成：

**上探针（加热针）**持续通电（0.2W恒功率）；

**下探针（参比针）**未加热，记录树干本底温度；

每个探针内部均嵌有 T型细丝热电偶。

  两探针间的温度差受树液流速影响：树液流速越高，热量扩散越快，温差越小。根据 Granier 的原始校准公式，可将温差信号直接转换为液流密度。此原理适用于绝大多数木本植物（包括阔叶和针叶类），甚至适用于蕉类等非木本植物，且通常无需重新校准。

三、产品特点

1. 真正的 Granier 原始结构：加热丝缠绕于钢针，非其他厂家所用的线型加热器。

2. 高可靠性数据采集器：CR1000X 具备断电数据保护、可扩展通道等优点。

3. 恒流供电设计：PS-PS12 提供稳定130mA恒流，避免电缆电阻波动对传感精度的影响。

4. 结构坚固耐用：全系统无插头、极少焊点，野外故障率极低。

5. 安装便捷透明：用户易于理解和自行排查故障。

6. 长期免维护运行：配合太阳能供电系统，可实现1-2年持续监测。

四、技术参数（标准型 PS-GP3.5×2）

探针长度：35 mm（其中有效加热部分20 mm）

信号输出：100-800 μVDC

电缆长度：标准30 cm（&长可达50 m，推荐小于20 m）

加热功率：0.2 W（130 mA恒流）

探针间距：10-15 cm（不强制固定）

适用树径：大于4 cm

使用寿命：一般为一次性使用，特殊情况下可回收但不建议强行拔除

五、系统扩展与使用建议

虽然可通过多路复用器扩展传感器数量，但对于大面积监测或处理多个实验组的项目，建议使用多套独立 PS-TDP8 系统，这样能提升数据安#全性与灵活性，同时减少电缆长度，避免因动物、火灾或风害造成的数据丢失。
