　　在 Campbell Scientific，我们希望帮助您*大限度地利用数据采集器。您可能已经购买了数据采集器作为数据采集系统的核心，但不知道数据采集器可以为您做的所有事情。例如，您是否知道数据采集器上所有不同的终端、端口和连接选项都可以用于什么用途？下面，我们将向您介绍数据采集器接线板的各个部分，以便您*大限度地利用数据采集器获得的收益。

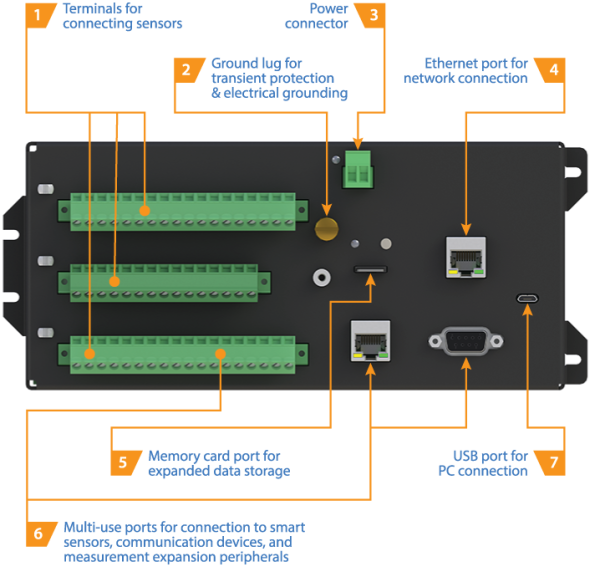

　　下图描述了通用数据采集器接线板*常见的部分：

　　1 - 传感器端子

　　数据采集器的接线板提供用于连接传感器的端子。这些终端使数据采集器能够测量、通信并为您的传感器供电。根据数据采集器的大小和复杂程度，它为传感器提供的输入连接的数量和类型会有所不同。

　　注意：不同的传感器产生不同类型的信号输出。为了让您的数据采集器能够解释传感器信号，传感器的信号输出必须与它所连接的数据采集器输入终端兼容。

　　根据您的数据采集系统的复杂性，您可能正在使用具有以下部分或全部常见传感器终端类型的数据采集器：

　　· 模拟输入

　　· 脉冲计数器

　　· 开关电压激励输出

　　· 数字 I/O 端口

　　· 通讯端口

　　· 连续 5 V 端子

　　· 连续 12 V 端子

　　· 开关 12 V 端子

　　以下部分将简要讨论这些终端类型。

　　模拟输入

　　模拟输入包括电压和电流输入。模拟输入可以配置为进行单端测量（测量输入相对于地的电压）或差分测量（测量两个输入之间的电压）。

　　具有模拟输入的传感器多种多样，包括以下一些型号：

　　· 空气温度和相对湿度传感器

　　· 机械风向传感器

　　· 太阳辐射传感器

　　· 应变计

　　· 水位、水位和流量传感器

　　脉冲计数器

　　数据采集器使用脉冲计数器记录某事发生的次数。例如，脉冲计数器用于测量开关闭合、低电平交流正弦波或高频脉冲。脉冲计数器对每次执行（扫描）的计数求和，从而可以确定速度、流量和降雨强度等变量。

　　脉冲计数器通常与以下任何传感器一起使用：

　　· 触点闭合

　　· 流量计

　　· 机械风速传感器

　　· 翻斗式雨量计

　　开关电压激励输出

　　开关电压激励输出为电阻桥测量提供可编程电压激励。此外，这些终端可配置为向传感器或切换控制线提供稳压 3.3 或 5 Vdc 电源。

　　数字 I/O 端口

　　默认情况下，数字 I/O（输入和输出）端口配置为二进制输入，以执行检测状态或读取测量扩展外设等功能。此外，您可以将每个端口单独编程为控制输出，以物理控制外部设备。

　　通讯端口

　　通信端口用于实现数据采集器和各种智能传感器之间的数据传输。使用的通信协议可以是 RS-232、RS-485 或 SDI-12。

　　连续 5 V 端子

　　连续 5 V 端子是传感器和其他外围设备的稳压电源。

　　连续 12 V 端子

　　12 V 端子通常用作传感器和其他设备的非稳压连续电源。

　　开关 12 V 端子

　　开关的 12 V 端子用于为仅在测量期间需要电源的外部设备（例如传感器）供电。

　　您还可以使用开关的 12 V 端子在预定的传输间隔期间为您的通信设备切换电源，从而节省电力。

　　2 - 接地片

　　接地片将您的数据采集器连接到接地。数据采集器连接到大地，通过将瞬态电压与电子设备分流来保护它们免受附近的雷击。这还可以防止静电放电，并有助于确保无噪声模拟测量。

　　3 - 电源连接器

　　电源连接器提供螺丝端子，用于将数据采集器连接到其电源线。例如，电源连接器可用于连接 12 V 电池。在某些数据采集器上，您还可以将 16 至 32 Vdc 充电电源（例如电源转换器或太阳能电池板）连接到数据采集器。

　　4 - 以太网端口

　　数据采集器可能有一个以太网端口，通常用于与 Campbell Scientific 软件（如LoggerNet和LoggerLink ）进行 IP 通信。此外，它还可用于连接支持以太网的相机或传感器。

　　5 - 存储卡端口

　　数据采集器上的存储卡端口可让您执行以下操作：将数据采集器内部存储器保存到卡（例如 CompactFlash 卡或 microSD 卡），轻松传输，并使用存储卡读卡器上传数据。您可以将数据上传到异地的计算机。然后，可以处理您的数据以进行可视化、分析、共享、报告生成和长时间存储。

　　除了传输测量数据，您还可以使用存储卡传输您的数码相机图像、数据采集器程序和数据采集器操作系统——无需连接计算机。

　　6 - 多用途端口

　　多用途端口用于将数据采集器连接到智能传感器（具有内部测量和处理组件）、通信设备（例如蜂窝或无线电调制解调器）和测量扩展外围设备。

　　7 - USB 端口

　　微型 USB 端口主要用于数据采集器编程和测试。

　　在没有外部电源的情况下，与计算机的 USB 连接也为数据采集器提供 5 V 电源，这足以进行配置和进行一些测量。如果以太网或无线数据传输不可行，您可能需要依靠现场传输选项，例如将数据采集器连接到台式机或笔记本电脑的 USB 电缆。
