SR30太阳辐射表介绍

2023-07-14 14:44:07

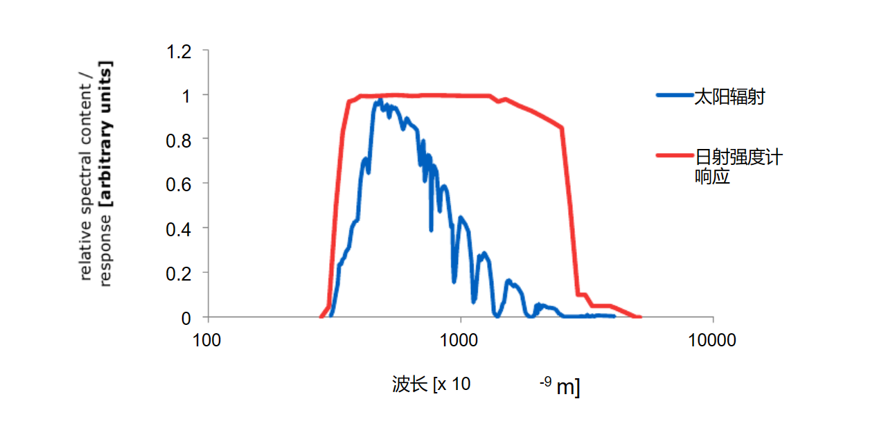

           SR30的学名是日照仪。日射强度计测量太阳辐射从180°视场角接收平面表面。此数量,表示为瓦/米2,被称为“半球形”太阳辐射。太阳辐射光谱扩展大致从 (285 到 3000) x 10光谱范围具有尽可能“平坦”的光谱选择性。根据定义,在辐照度测量中,对“光束”辐射的响应随入射角的余弦;即当太阳能时它应该有**响应辐射垂直照射传感器(垂直于表面,太阳在天顶,0°角)入射率),当太阳在地平线时为零响应(入射角90°,入射角90°天顶角),以及 50° 入射角下全响应的 60%。日射强度计应该有一个尽可能接近理想的所谓“定向响应余弦特征(较旧的文档提到术语“余弦响应”)。

  为了获得适当的方向和光谱特性,SR30 的主要

  组件包括:

  带有黑色涂层的热传感器。它具有覆盖(200 至•50 000) x 10-9m范围,并具有近乎**的方向响应。涂层吸收所有太阳辐射,并在吸收的那一刻将其转化为热量。这热量通过传感器流向传感器主体,再从传感器主体流向环境。热电堆传感器产生电压输出信号,该信号与太阳辐照度成正比。

  在SR30的情况下,模拟热电堆电压由仪器转换电子到数字信号。在这个过程中,温度的依赖性热电堆得到补偿。SR30-M2-D1 使用**转换电子设备,具有温度依赖性非常小,长期稳定性。

  玻璃穹顶。此圆顶将光谱范围限制为 (285 至 3000) x 10(切断3000×10以上的部分角度。圆顶的另一个功能是它屏蔽了热电堆传感器免受环境(对流,雨)

  第二个(内部)玻璃圆顶:对于光谱平坦的 A 类高温计,两个圆顶被使用,而不是一个圆顶。这种结构提供了额外的“辐射”屏蔽“,导致传感器和内部圆顶之间更好的热平衡,与使用单个圆顶相比。拥有第二个圆顶的效果很强减少仪器热偏移。

  加热器和通风机:以减少外圆顶上的结露和霜冻表面,SR30具有内置加热器和通风机。加热器连接到传感器身体。通风空气在车身内部和圆顶之间循环。这通风和加热的结合使圆顶保持热平衡热电堆传感器和露点以上。当通风 [ON] 时,零偏移非常低。

  倾斜传感器:该传感器以± 1° 不确定度和短期测量倾斜度分辨率或检测限为 0.1°。这足以监视以下事件:更改仪器倾斜度。

  日射强度计可以制造成不同的规格和不同水平的生产过程中的验证和表征。ISO 9060:2018标准,“太阳能能源 - 测量半球形太阳能的仪器的规格和分类和直接太阳辐射“,区分3类;光谱平坦 A 类、B 类和 C 类。从 C 类到 B 类,从 B 类到 A 类,可实现的精度提高大致为2倍。
