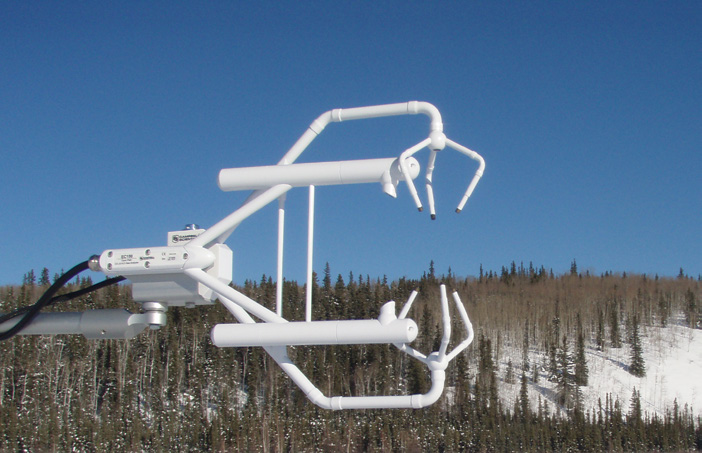

Campbell公司的EC150 (Eddy Covariance 150) 是一个独立的红外CO2/H2O气体分析仪，与CSAT3A/B三维超声风速仪集成为开路涡度相关测定系统。可同时测定CO2和H2O在空气中的摩尔密度，三维风速和超声温度。其外设气压和气温传感器可测定气压与温度，其形体设计与CSAT3A/B可集成为紧凑的一体，从而最大限度地缩小了与超声风速仪之间的空间距离，以减少在测定中由于气体分析仪与超声风速仪之间空间分离所致的高频通量遗漏。
产品特点
· 独特地设计为流线体形；在流体经过传感器时，对被测流体的空气动力学影响降到最低
· 非加热，非控温测定。在节能的同时，避免对被测流体的热力学影响
· 红外气体分析仪和超声风速仪共用一套电子信号处理系统，更准确地协调测定时间，并降低能耗
· 由于低能耗，适于太阳能供电
· 由于精度高，噪音低
· 最大输出频率：50Hz 测频带宽：25Hz
· 光学补偿技术，可容忍窗口的轻度污染
· 窗口的斜角设计，避水效果好
· 设计与制造工艺适于严酷自然条件下长期使用
· 容易实地更换光源室内的瓶装CO2/H2O吸收剂
· 在实地可能遇到的CO2/H2O气压和温度范围内订正
· 软件设置多种诊断参数用以发现可疑数据，以便控制数据质量
· 与Campbell测控运储器充分兼容；用测控运储器可实地完成测定设置，零基点和测幅标定。
一般性能指标a | |
正常工作温度范围 | -30℃ ~ +50℃ |
标定压力范围 | 70 ~ 106 kPa |
输入电压 | 10 ~ 16V直流 |
运行功率 | 5 W（25℃，稳态及启动时） |
基础测定速率 | 100 Hz |
输出频宽 | 5，10，12.5，20或 25 Hz;可程控 |
输出信号 | SDM，RS-485，USB |
输出速率 | 5~50 Hz;可程控 |
附属测定变量 | 温度与压力 |
重 量 | |
2.0 kg | EC150（含电缆） |
1.7 kg | CSAT3A（含电缆） |
3.2 kg | EC100电子测控箱 |
EC150光路测定中轴线与CSAT3A测定体积中心距离 | 6cm |
CSAT3A的性能指标a | |
静风 | u×，uy：<±8.0 cms-1 |
uz：<±4.0cms-1 | |
斜率误差 | 风向量与水平面偏角在±5°：<±2%测值 |
风向量与水平面偏角在±10°：<±3%测值 | |
风向量与水平面偏角在±20°：<±6%测值 | |
标准误RMSe | u×，uy：1mms-1 |
uz：0.5mms-1 | |
c：15mms-1 (0.025℃) | |
声速 | 从三个声频路径测得，并订正了交叉风影响。 |
防雨 | 革新的超声信号处理与安装声频发射接收头吸水防雨网相结合，有效地改善了阴雨条件下的运行质量。 |
输出参数
|
EC150输出 · CO2密度(mg/m3) · H2O密度(g/m3)· 气体分析仪运行诊断码 · CO2信号强度 · H2O信号强度 |
与其集成的CSAT3A输出 · Ux(ms-1) · Uy(ms-1) · Uz(ms-1) · 超声温度(℃) · 超声风速仪的运行诊断码·附属传感器输出 · 温度(℃) · 气压( kPa) |
EC150的性能指标a,b · 测定光路长：15.37cm 厂家校准范围 · CO2: 0~1830mg/m3 (0 ~ 1000μmol/mol) · H2O: 0~42g/m3 (-60℃ ~ 37℃露点) |
工作性能
CO2 | H2O | |
与温度相关的零基点漂移（最大） | ±0.55mg/m3/℃ (±0.3μmol/mol/℃) | ±0.037g/m3/℃ (±0.05mmol/mol/℃) |
与温度相关的斜率漂移（最大） | ±0.1%测值（温度变化1℃时） | ±0.3%测值（温度变化1℃时） |
标准误差RMS(最大)c | 0.2 mg/m3 (0.15 μmol/mol) | 0.004 g/m3 (0.006 mmol/mol) |
对H2O的灵敏度（最大） | ±1.1x 10-4mol CO2 /mol H2O | N/A |
对CO2的灵敏度（最大） | N/A | ±0.1mol H2O/mol CO2 |
气压传感器参数
基本型 | 增强型 | |
厂 家 | Freescale MPXAZ6115A | Vaisala PTB110 |
工作温度范围内的准确度 | ±1.5 kPa (0℃到+50℃);线性从±1.5 kPa at 0℃到±3.7 kPa at -30℃ | ±0.15kPa (-30℃到+50℃) |
